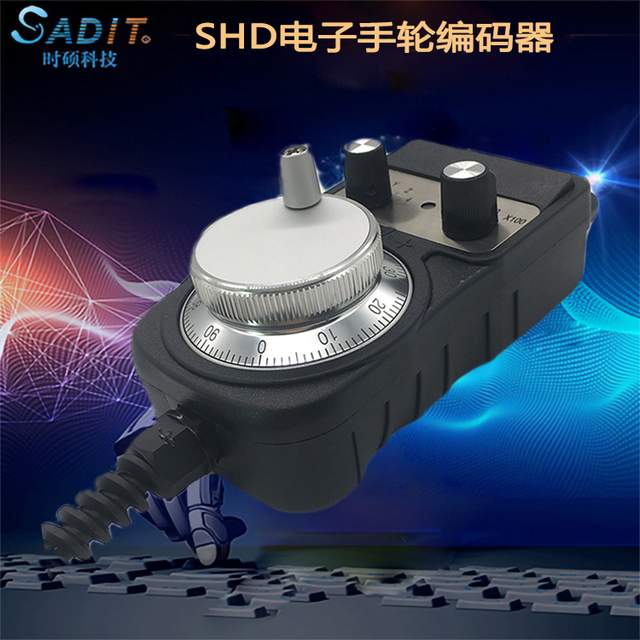

SHD电子手轮的产品特性以及行业应用有哪些?

作者:小时 浏览: 发表时间:2021-01-21 11:26:15 来源:时硕电子

SHD电子手轮的产品特性以及行业应用有哪些?

电子手轮也称为手动脉冲发生器、手脉、手摇脉冲发生器等。用于数控机床、印刷机械等的零位补正和信号分割。当手轮旋转时,编码器产生与手轮运动相对应的信号。通过数控系统选定坐标并对坐标进行定位。广泛应用于CNC加工中心、数控机床、印刷机械、纺织机械等工控机械的零位补正和信号分割。

电子手轮广泛应用于工控机械行业,涉及国民经济的各个领域,无论总体经济环境如何,电子手轮这种通用机械配件都不会消失在人们的视线中。但是手轮制造商还是要以产品的质量为首要出发点,注重手轮的生产制造,适当地加入一些人性化设计。比如,用在起重机上的手轮配件,它的制造需要考虑人手的特性,应该协调好起重机操作杆和手轮之间的运动位移量,尽可能做到轻松省力。

电子手轮的产品特性。

  用于数控机床零点补正及信号分割,手持性使用方便,可有线遥控X Y Z动作方向及倍率放大。设有防误操作键和紧急停止按钮,驱动器输出型抗干扰能力强,可长距离传输信号。

时硕SHD电子手轮的基本参数:

  工作电压 输出方式 消耗电流 上升 下降时间 频率响应

  5~15 电压 ≤60 ≤1 0-5

  5+0.25 长线驱动 ≤60 ≤0.1 0-5

  SHD电子手轮机械参数

  允许最大机械转数 正常机械转数 刻度盘寿命

  600r/min ≤200r/min 3*105转

  输出方式 使用温度 重量

  电压输出方式 -100C - +600C 0.5KG(电缆除外)

  驱动器输出方式 00C - +600C 0.5KG(电缆除外)

电子手轮在数控机床行业的应用

  电子手轮主要用于数控机床中的教导式CNC机械工作原点的设定,手动方式的步进微调,加工中的中断插入等动作。其中的波段开关用于轴和倍率的选择,脉冲编码器(ENCODER)用于脉冲的发出便于系统的采集。手摇脉冲发生器(电子手轮)按供电电压、分辨率、信号输出种类不同分类,因而形成适用各类CNC控制系统的手持单元。

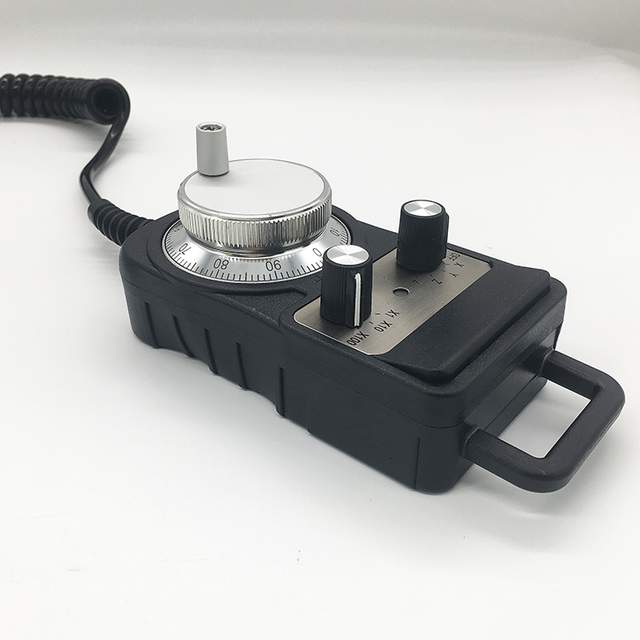

  SHD电子手轮外壳采用高强材料耐冲击,屏蔽编织网信号传输线抗干扰、进口PU外皮耐磨耐油。编码器(ENCODER)采用非接触性光学检出结构,百万次使用后精度不变。机器后附磁铁,配有挂钩,安装方便,适用于各种CNC数控系统机床和自动化设备,可与多种品牌数控系统兼容,适用于德国西门子,日本三菱,日本发那科,西班牙发格等国内外数控系统以及适用于PLC和PC-BASE等各种控制系统。

时硕SHD电子手轮的特性优势:

  简易安装,兼容性高。超薄型,重量轻,手感极佳。

  驱动器输出,抗干扰能力强,可长距离传输信号。

  非接触性光学检出结构:百万次使用后精度不变。

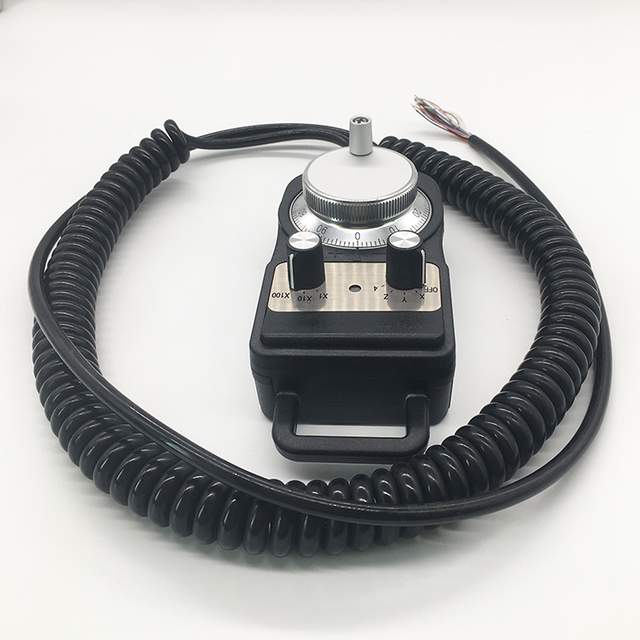

  专用弹簧电缆标准连接方式,线材保证20万次拉伸寿命。

  多种输出接口型式:电压(单端)、差动二种输出可供选择,配合各种应用。

  添加可逆二极体,具有电压接反保护功能。外壳材质经特殊处理,耐冲击。

  电子手轮采用屏蔽式设计,抗电磁干扰。轮防尘防水设计,支持多轴使用。

  通过简单选择粗调、中调、和细调进给控制,可以进行快速却高精度进给。信号并行(无MPI)传送到NC中。
